首頁產品中心工業液壓閥方向閥電磁換向閥 WEH10,16,25,32型電液動換向閥

請配置以下參數

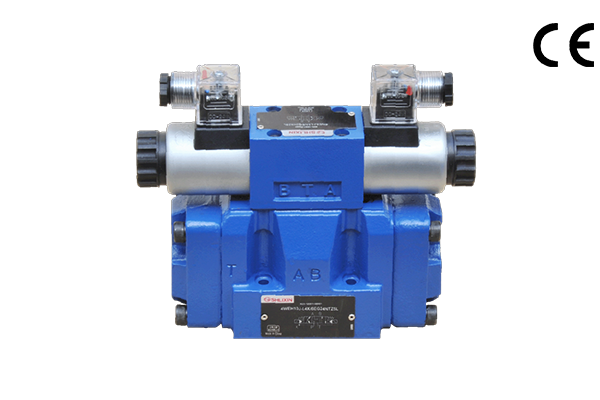

WEH10,16,25,32型電液動換向閥

系列圖片

板式安裝

規格：10~32

壓力：至350 bar

流量：至1100 L/min

配置型號/訂貨號

****

復制到剪貼板

加入購物車樣本下載獲取3D/2D圖紙導出已配置參數

打開所有 | 關閉所有

系列優勢

電液動換向閥是通過控制主閥芯移動來實現油路的換向
電液控制（WEH）
安裝面按 DIN24 340 A 型， ISO 4401 和 CETOP-RP 121H
濕式直流或交流電磁鐵（可選）
帶手動應急操作
電氣連接為單個連接或中央連接
彈簧對中，彈簧偏置或液壓偏置

技術規格

NG10

最高工作壓力：P、A、B		bar	WEH10 型
			350
油口 T	控制油外排 bar		315
	控制油內排 bar		直流 210，交流 160
油口 Y	控制油外排 bar		直流 210，交流 160
最小控制壓力	控制油外供bar ( 不適于 C、Z、F、G、H、P、T、V)		三位閥				10
			彈簧復位的二位閥				10
			液壓復位的二位閥				7
	控制油內供 bar ( 適于 C、Z、F、G、H、P、T、V)		6.5
最大控制壓力		bar	250
工作介質			礦物油，磷酸脂油
工作介質溫度范圍		℃	-30 至 +80 ( 丁腈橡膠密封 )
			-20 至 +80 ( 氟橡膠密封 )
粘度范圍		mm²/s	2.8 至 500
切換過程中控制流量		cm³	三位閥 2.04 二位閥 4.08
閥從零位到切換位置的總切換時間（交流和直流）
控制壓力		bar	70		140		210		250
			交流	直流	交流	直流	交流	直流	交流	直流
三位閥		ms	30	65	25	60	20	55	15	50
二位閥		ms	35	80	30	75	25	70	20	65
閥從切換位置到零位的總切換時間
三位閥		ms	30
二位閥		ms	35	40	30	35	25	30	20	25
最短切換時間的流量		L/min	約 35
安裝位置			液壓復位的 HC、HD、HK、HZ、HY 應水平安裝，其余任意
重量	單電磁鐵閥	kg	6.7
	雙電磁鐵閥		7.1
	換向時間調節器		1.0
	減壓閥		0.5

NG16

型號

WEH16... 型

最高工作壓力：P、A、B

350

油口 T

控制油外排 bar

250

控制油內排 bar

直流 210 交流 160

油口 Y

控制油外排 bar

直流 210 交流 160

最小控制壓力

控制油外供 ( 不適于 C、Z、
F、G、H、P、T、V)bar

三位閥 14

彈簧復位的二位閥 14

液壓復位的二位閥 14

控制油內供 ( 適于 C、Z、F、 G、
H、P、T、V) bar

用預壓或流量相應大時，滑閥機能為 C、Z、F、G、H、P、T 和 V 時為 4.5

最大控制壓力 bar

250

工作介質

礦物油，磷酸脂油

工作介質溫度范圍 ℃

-30 至 +80 ( 丁腈橡膠密封

-20 至 +80 ( 氟橡膠密封 )

粘度范圍 mm²/s

2.8 至 500

換向過程中控制油最大的容量

-彈簧對中的三位閥 cm³

5.72

-二位閥 cm³

11.45

* 從“0”位到工作位置的換向時間（直流和交流電磁鐵）

控制壓力 bar

150

250

交流

直流

交流

直流

交流

直流

交流

直流

交流

直流

交流

直流

-彈簧對中的三位閥 ms

-二位閥 ms

* 從工作位置到“0”位的換向時間

-彈簧對中的三位閥 ms

-二位閥 ms

安裝位置

除 C、D、K、Z、Y 型液壓復位的閥，水平安裝外，其余任意安裝

最短切換時間的流量 L/min

約 35

重量 kg

約 9.5

NG25

型號		WEH25... 型
最高工作壓力：P、A、B		350
油口 T	控制油外排 bar	250

	控制油內排 bar	直流 210 交流 160
油口 Y	控制油外排 bar	直流 210 交流 160
最小控制壓力	控制油外供 ( 不適于 C、Z、F、 G、H、P、T、V) bar	彈簧對中的三位閥 13
		彈簧復位的二位閥 13
		液壓復位的二位閥 8
	控制油內供 ( 適于 C、Z、F、 G、H、P、T、V) bar	用預壓或流量相應大時，滑閥機能為 C、Z、F、G、H、P、T 和 V 時為 4.5
最大控制壓力 bar		250
工作介質		礦物油，磷酸脂油
工作介質溫度范圍 ℃		-30 至 +80 ( 丁腈橡膠密封
		-20 至 +80 ( 氟橡膠密封 )
粘度范圍 mm²/s		2.8 至 500
換向過程中控制油最大的容量
-彈簧對中的三位閥 cm³		14.2
-二位閥 cm³		28.4
* 從“0”位到工作位置的換向時間（直流和交流電磁鐵）
控制壓力 bar		50		140		210		250
		交流	直流	交流	直流	交流	直流	交流	直流
-彈簧對中的三位閥 ms		50	85	40	75	35	70	30	65
-二位閥 ms		120	160	100	130	85	120	70	105
* 從工作位置到“0”位的換向時間
-彈簧對中的三位閥 ms		40
-二位閥 ms		120	125	95	100	85	90	75	80
安裝位置		除液壓復位的 C、D、K、Z、Y 型機能閥水平安裝外，其余任意安裝
最短切換時間的流量 L/min		約 35
重量 kg		約18

NG32

型號

WEH32... 型

最高工作壓力：P、A、B

350

油口 T

控制油外排 bar

250

控制油內排 bar

直流 210 交流 160

油口 Y

控制油外排 bar

直流 210 交流 160

最小控制壓力

控制油外供

控制油內供

三位閥 8.5

彈簧復位的二位閥 10

液壓復位的二位閥 15

控制油內供 ( 適于 C、Z、F、
G、H、P、T、V) bar

用預壓或流量相應大時，滑閥機能為 C、Z、F、G、H、P、T 和 V 時為 4.5

最大控制壓力 bar

250

工作介質

礦物油，磷酸脂油

工作介質溫度范圍 ℃

-30 至 +80 ( 丁腈橡膠密封

-20 至 +80 ( 氟橡膠密封 )

粘度范圍 mm²/s

2.8 至 500

換向過程中控制油最大的容量

-彈簧對中的三位閥 cm³

29.4

-二位閥 cm³

58.8

* 從“0”位到工作位置的換向時間（直流和交流電磁鐵）

控制壓力 bar

150

250

交流

直流

交流

直流

交流

直流

-彈簧對中的三位閥 ms

105

-二位閥 ms

100

130

100

115

* 從工作位置到“0”位的換向時間

-彈簧對中的三位閥 ms

( 直流：50，交流：60)

-二位閥 ms

115

安裝位置

除液壓復位的 C、D、K、Z、Y 型機能閥水平安裝外，其余任意安裝

最短切換時間的流量 L/min

約 50

重量 kg

約36
